PVC-produksjonsmetoder: Hvorfor ruten fra kull eller olje endrer alt ved arket ditt

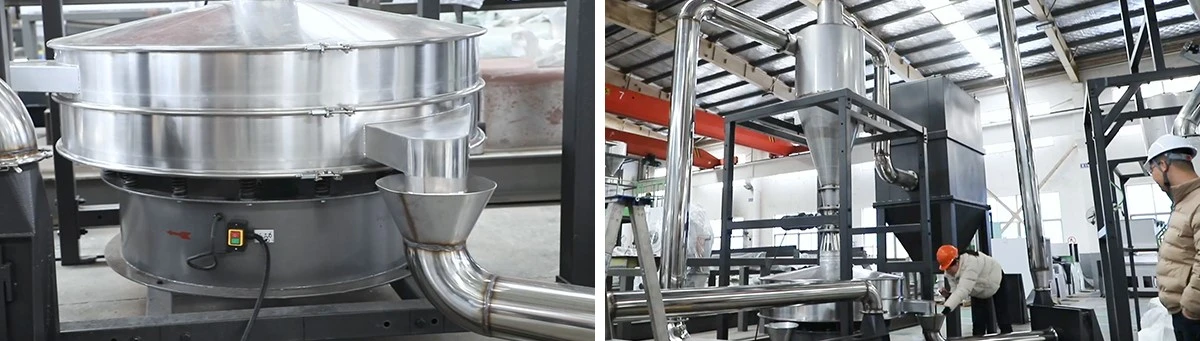

PVC-harpikspulver som føres inn i en industriell ekstruderingslinje - produksjonsruten bak dette materialet former alt fra kostnad til fargestabilitet

På denne siden

1. To ruter, ett molekyl - og et spørsmål de fleste kjøpere aldri stiller
2. Kullkjemi-ruten: hva disse kilowattimene- faktisk koster
3. Hvorfor dukker etylen-basert harpiks stadig opp i avanserte-spesifikasjonsark?
4. Suspensjon, emulsjon og den tredje måten ingen tegner
5. Fra reaktor til stiv plate: hva polymeriseringsvalget gjør med skumplaten din
6. Karbonboken: hvor begge rutene går stille

Gå inn i en hvilken som helst skiltbutikk, byggevaregård eller utstillingsfabrikk, og du vil finne stabler med stive PVC-plater som ser nesten identiske ut under fluorescerende lys. Samme hvit overflate. Samme tykkelse. Samme tetthet trykt på spesifikasjonsetiketten. Antagelsen - rimelig og feil - er at råmaterialet bak dem alle kom fra mer eller mindre samme industrielle prosess. Det gjorde det ikke. Og forskjellen mellom de to dominerende produksjonsrutene former alt nedstrøms: hvordan arket ekstruderer, hvor lenge fargen holder under UV, hva skjer når en CNC-freser treffer den ved 18 000 RPM.

Denne artikkelen pakker ut hva som faktisk skjer inne i reaktorene, ovnene og sprekktårnene som produserer harpiksen som strømmer inn iPVC skumplateekstruderingslinjer over hele verden. Enda viktigere, det forklarer hvorfor en kjøper som forstår produksjonsruten har en fordel som en kjøper som bare sammenligner pris-per-ark aldri vil.

I. To fabrikker, ett molekyl - og et spørsmål de fleste kjøpere aldri stiller

Polyvinylklorid er polyvinylklorid. Den gjentatte -CH₂-CHCl--ryggraden endres ikke basert på geografi. Kjemikere vil bekrefte dette. Men veien fra rå råstoff til den gjentatte kjeden er så dramatisk forskjellig mellom kalsiumkarbidruten og etylenruten at å kalle de to utgangene "samme harpiks" er teknisk sant og kommersielt misvisende i omtrent like stor grad.

Kalsiumkarbidmetoden begynner med kull og kalkstein oppvarmet i en elektrisk lysbueovn ved omtrent 2000 grader for å produsere kalsiumkarbid. Det mellomproduktet reagerer med vann for å gi acetylen, som deretter kombineres med hydrogenklorid for å danne vinylkloridmonomer. Etylenmetoden starter med nafta eller etan sprukket ved et petrokjemisk kompleks, og produserer etylen som reagerer med klor for å lage den samme VCM. Samme destinasjon. Radikalt forskjellige reiser.

Her er hva spesifikasjonsarket sjelden fanger opp: kalsiumkarbidruten introduserer sporforurensninger - svovelforbindelser, fosfider, gjenværende karbonpartikler - som etylenruten stort sett unngår ved å starte fra et renere hydrokarbonråmateriale. Disse sporartene forhindrer ikke polymerisering. Men de sitter inne i det ferdige harpikskornet, og de påvirker termisk stabilitet, begynnelsesfarge og langsiktig forvitringsadferd på måter som forener en produksjonsserie.

En kvalitets-kontrollingeniør ved et arkekstruderingsanlegg beskrev en gang forskjellen for meg på denne måten: å jobbe med karbid-ruteharpiks er som å lage mat med vann fra springen som kan inneholde spormineraler; oppskriften fungerer fortsatt, men du lærer å kompensere for variabler som etylen-ruter brukere aldri trenger å tenke på. Den kompensasjonen har en kostnad, og den vises et sted - enten i stabilisatorpakken, lasting av prosesshjelpemiddelet eller avvisningsraten ved sluttinspeksjon.

De fleste kjøpere spør aldri hvilken rute leverandørens harpiks kommer fra fordi de fleste leverandører aldri gir frivillig svar.

II. The Coal Chemistry Route: Hva disse kilowatt-timene faktisk koster

Kalsiumkarbidmetoden dominerer PVC-produksjonen i regioner med rikelig med kull og begrenset tilgang til petrokjemisk infrastruktur. Kina alene står for omtrent 80 % av den globale PVC-kapasiteten på-karbidruter, et tall som gjenspeiler geologi og industripolitikk mer enn noen iboende teknisk overlegenhet. Når et land sitter på dype kullreserver, men importerer betydelige mengder råolje og naturgassvæsker, blir aritmetikken til karbidruten politisk uimotståelig selv om energimatematikken forteller en annen historie.

La oss følge den faktiske materialflyten. Kalkstein utvunnet fra dagbrudd-kalsineres til brent kalk ved rundt 900–1000 grader, deretter blandet med koks eller antrasitt og matet inn i en lysbueovn ved temperaturer som nærmer seg 2200 grader. Ovnen produserer smeltet kalsiumkarbid, som etter avkjøling og knusing reagerer med vann i en acetylengenerator for å produsere C₂H₂gass. Denne acetylenstrømmen passerer gjennom rensetrinn for å fjerne hydrogensulfid og fosfin, og går deretter inn i en reaktor med HCl for å syntetisere VCM. VCM polymeriseres deretter til PVC-harpiks.

Den sekvensen brenner gjennom energi i en hastighet som overrasker folk som bare har sett på det ferdige arket. Det omfattende strømforbruket for ett tonn hardmetall-vei PVC, som teller alt fra kalksteinskalsinering til endelig polymerisering, varierer mellom 6000 og 8500 kWh avhengig av ovnseffektivitet og varmegjenvinningsdesign. Til sammenligning bruker etylenruten omtrent halvparten av det per tonn produsert VCM. Forskjellen er ikke marginal - den er strukturell, innebygd i termodynamikken for å bryte kalsium-oksygenbindinger ved to tusen grader.

Biproduktstrømmen- forteller en parallell historie. For hvert tonn PVC produsert via karbidruten, kommer det ut omtrent 1,5–1,8 tonn kalsiumkarbidslagg fra acetylengenereringstrinnet. Dette alkaliske slammet krever dedikert deponeringsinfrastruktur, og mens noen anlegg omdirigerer det til sementovner eller byggefyll, er den logistiske byrden reell. Etylenruten genererer langt mindre fast avfall per tonn harpiks, selv om den medfører sine egne miljøansvar i form av oppstrøms petrokjemiske utvinningseffekter.

Oppsiden av karbidruten er ekte industriell selvforsyning-. Et land som bygger sin PVC-kapasitet på kull og kalkstein, trenger ikke å bekymre seg for naftaprisstigninger utløst av et raffineristans i Singapore eller en geopolitisk forstyrrelse i Hormuzstredet. Denne forsyningskjedens uavhengighet har strategisk verdi, og det er nettopp grunnen til at ruten vedvarer og vokser til tross for ulempen med energiintensiteten. Kjøpere avPVC-reklametavlehentet fra karbidruter-forsyningskjeder drar nytte av denne prisstabiliteten, enten de vet det eller ikke.

III. Hvorfor dukker etylen-basert harpiks stadig opp i avanserte-spesifikasjonsark?

Hvis du henter de tekniske databladene for PVC-harpikskvaliteter beregnet på medisinske slanger, film av mat-kvalitet eller tjue-års eksteriørprofiler, vil "produksjonsmetode"-feltet - når det vises i det hele tatt - nesten alltid lese "etylenrute" eller "petrokjemisk rute." Det er en grunn til dette mønsteret, og det er ikke markedsføring.

Etylen-vei PVC starter med et lettere, renere råmateriale. Etan- eller nafta-krakkingsprosessen som gir etylen produserer også en strøm av andre nyttige olefiner, og etylenfraksjonen kan renses til ekstremt høye nivåer før den går inn i oksykloreringsreaktoren for å danne etylendiklorid, som deretter blir termisk krakket til VCM. Hvert trinn fjerner urenheter som karbidruten enten introduserer eller ikke klarer å fjerne. Resultatet er en VCM-strøm med færre-sidereaksjonsprodukter og en endelig harpiks med målbart høyere termisk stabilitet, lavere initial gulhetsindeks og smalere molekylvektsfordeling.

Den praktiske konsekvensen for arkprodusenter: etylen-harpiks gir konsekvent lavere gelantall, færre fiskeøyefeil i kalandrert og ekstrudert ark, og bedre fargehold under høy-behandlingshastighet. Disse fordelene forsterkes ettersom linjehastighetene øker. En moderne ekstruderingslinje med skumplater som kjører med 4–6 meter per minutt forsterker hver mikro-variasjon i harpiksen - en karbid-rutebatch med marginalt høyere innhold av flyktige stoffer eller en litt bredere partikkelstørrelsesfordeling vil gi større målevariasjon og flere overflatedefekter enn en etylenekvivalent prosess under identiske prosesser.{10}}

Ingenting av dette gjør karbid-vei PVC ubrukelig. Langt ifra. Men det betyr at å oppnå tilsvarende ferdig-produktkvalitet fra en karbid-ruteharpiks krever mer sofistikert formulering - mer termisk stabilisator, mer prosesseringshjelp, tettere prosesskontroll - og disse tilleggene eroderer kostnadsfordelen for rå-. Etylenrutens premie er delvis reell (renere kjemi) og delvis en refleksjon av den petrokjemiske kapitalintensiteten som gir markedsadgang. For applikasjoner hvorbrannytelsesvurderingerog langsiktig-fargebevaring er ikke-omsettelige - utvendige arkitektoniske paneler, høy-skjermgrafikk, medisinsk kabinett - spesifikasjonen skriver nesten seg selv mot etylenruten.

IV. Suspensjon, emulsjon og den tredje måten ingen-diagrammer

Råvareruten bestemmer hva som kommer inn i polymerisasjonsreaktoren. Polymerisasjonsmetoden bestemmer hva som kommer ut. Disse to beslutningslagene er uavhengige - du kan kjøre suspensjonspolymerisering på enten karbid-rute eller etylen-rute VCM -, men de samhandler på måter som gjør visse kombinasjoner langt mer vanlige i praksis.

Suspensjonspolymerisering står for omtrent 80 % av den globale PVC-produksjonen. Kjemien er konseptuelt enkel: VCM-dråper dispergeres i vann med suspenderingsmidler, en fri-radikalinitiator introduseres, og polymeriseringen fortsetter inne i hver dråpe som om den var en liten bulkreaktor. De resulterende harpikskornene er omtrent 100–180 mikron i diameter, porøse nok til å absorbere myknere, og håndteres som fritt-flytende pulver. Dette er arbeidshestkvaliteten - harpiksen som mater rørekstruderingslinjer, profildyser og stive arkkalandre over hele verden.

Emulsjonspolymerisasjon produserer mye finere partikler - typisk 0,1 til 2 mikron - ved å bruke overflateaktive midler for å stabilisere reaksjonen i en vandig fase. Den resulterende lateksen kan spraytørkes-til et fint pulver som lett dispergeres i myknere, noe som gjør det til det beste-valget for plastisoler som brukes i belegg, kunstskinn, gulvbelegg og støpte-produkter. Ingen ekstruderer stiv skumplate fra PVC av emulsjon-kvalitet; partikkelmorfologien er feil for tørr{10}}blandingsbehandling, og de resterende nivåene av overflateaktive stoffer forstyrrer fusjonen.

Deretter er det bulkpolymerisasjon.

Bulkpolymerisasjon - noen ganger kalt massepolymerisasjon - kjører reaksjonen i ren VCM uten vann, ingen suspenderingsmidler, ingen overflateaktive stoffer. Harpiksen som kommer ut er usedvanlig ren, uten gjenværende suspensjons-middelbelegg på kornoverflaten. Dette betyr noe for den optiske klarheten: bulk-polymerisert PVC kan produsere gjennomsiktig ark med uklarhetsverdier som suspensjonskvaliteter sliter med å matche. Ulempen er at prosessen er vanskeligere å kontrollere termisk, partikkelmorfologien er mindre jevn, og den globale installerte kapasiteten er liten sammenlignet med opphengslinjer. Du finner bulk-polymerisert PVC i applikasjoner for nisjetransparens og i visse stive emballasjeformater med høy-klarhet, men den representerer kanskje 10 % av verdensproduksjonen og vil neppe vokse dramatisk gitt kapitalkostnadene ved å bygge nye bulk-prosessanlegg kontra utvidelse av eksisterende suspensjonskapasitet.

Det som betyr noe for arkkjøperen er dette: Når du bestiller stiv PVC-skumplate, mottar du nesten helt sikkert suspensjon-polymerisert harpiks, overveldende S-PVC med en K--verdi i området 57–68. K--verdien koder for gjennomsnittlig molekylvekt - høyere K betyr lengre kjeder, høyere smelteviskositet, bedre mekaniske egenskaper og vanskeligere prosessering. ENPVC skapplatesom trenger å holde en skrue uten å sprekke, vil vanligvis bruke harpiks i den øvre enden av det K-verdiområdet, mens et reklamebrett beregnet for kort-visningsgrafikk kan bruke en lavere-K-harpiks som ekstruderer raskere og koster mindre per kilo.

V. Fra reaktor til stiv ark: Hva polymeriseringsvalget gjør med skumplaten din

På dette tidspunktet dukker det opp et rimelig spørsmål: Hvis nesten alle stive PVC-skumplater bruker suspensjon-polymerisert harpiks, og K--verdien er ganske smal, hvor mye betyr egentlig råstoffruten for den som pakker ut en stabel med hvite ark i et trykkeri? Mer enn de fleste faglitteratur erkjenner.

Tenk på hva som skjer under ekstrudering av skumplater. Den tørre blandingen - PVC-harpiks, kalsiumkarbonatfyllstoff, varmestabilisator, prosesseringshjelpemiddel, skummiddel, titandioksid, smøremidler - går inn i en dobbel-skrueekstruder hvor den komprimeres, varmes opp og plasteres til en homogen smelte. Skummiddelet brytes ned ved et spesifikt temperaturvindu, og frigjør gass som utvider smelten til en cellulær struktur når den kommer ut av dysen. Det varme, skummede arket passerer deretter gjennom en kalibrator som setter overflatefinishen og tykkelsen før avkjøling og skjæring.

Hver variabel i den kjeden samhandler med harpiksens termiske stabilitet. En karbid-ruteharpiks med litt lavere stabilitet begynner å brytes ned tidligere i varmehistorien, og frigjør spor HCl som akselererer ytterligere nedbrytning i en autokatalytisk spiral. Ekstruderoperatøren kompenserer ved å øke stabilisatorbelastningen, men stabilisatorer er blant de dyreste komponentene i formuleringen. Hev dem for mye og kostnadsfordelen med karbid-veier harpiksen smalner. Hev dem for lite, og arket kommer ut med et svakt rosa eller gulaktig støp som kan bestå en rask visuell sjekk under belysning i lageret, men blir tydelig når det plasseres ved siden av en ekte-hvit etylen-rutereferanseprøve.

Sammenlignende oppsummering av de to dominerende PVC-produksjonsrutene på tvers av viktige driftsparametre. Energitall er omtrentlige bransjegjennomsnitt og varierer etter anleggsdesign og alder.

Det er en annen dimensjon som arkkjøpere oppdager bare gjennom hard erfaring: batch-til-batch-konsistens. Karbid-ruteharpiks produsert fra kullkilder med varierende askeinnhold og svovelnivåer produserer harpiks med beskjeden, men reell variasjon-til-parti. Etylen-harpiks, hentet fra en mer homogen flytende råstoffstrøm, gir vanligvis strammere spesifikasjonsområder på tvers av produksjonskampanjer. For et trykkeri som kjører UV-flatbed-skrivere på stive medier, omsettes denne konsistensen direkte til forutsigbar blekkvedheft og fargespekter. For en skiltprodusent som dirigerer komplekse former, betyr det færre ødelagte kanter og mindre etterarbeid. Dette er ikke abstrakte{11}}forsyningskjede-forskjeller. de er linje{12}}varekostnader i en produksjonsleders ukentlige avviksrapport.

Spesifikasjonene som en seriøs arkprodusent sporer - YUPSENI inkluderer batch-spesifikke tetthetsprofiler og hudtykkelsessertifiseringer i sinPVC skumplatedokumentasjonspakker - er nedstrøms manifestasjoner av oppstrøms harpiksvalg gjort uker tidligere og tusenvis av kilometer unna. En kjøper som krever disse dokumentene på batch--nivå, sporer faktisk produksjonsruten uten å nødvendigvis kjenne den kjemiske ruten ved navn.

Ferdige stive PVC-skumplater venter på forsendelse - sluttproduktet som har innebygd bevis på hver oppstrøms produksjonsbeslutning

VI. The Carbon Ledger: Where Both Routes Go Quiet

Miljøsammenligninger mellom de to rutene har en tendens til å være utformet som et enkelt målkort: karbidrute dårlig, etylenrute bedre. Virkeligheten er mer rotete, og rotete betyr noe for alle som tar anskaffelsesbeslutninger som vil bli gransket under nye krav til karbonregnskap.

Karbidrutens karbonintensitet er ubestridelig. Å produsere ett tonn kalsiumkarbid i en lysbueovn frigjør omtrent 1,1–1,3 tonn CO2₂direkte, og når du legger til utslippene fra kull-kraftverkene som vanligvis leverer elektrisiteten til ovnen, kan det totale karbonavtrykket per tonn PVC overstige 5–7 tonn CO₂tilsvarende. Det er et høyt tall - tyngre enn de fleste kjøpere antar, og tungt nok til at det vil tiltrekke regulatorisk oppmerksomhet etter hvert som karbonprismekanismene utvides.

Etenruten gir lavere direkte prosessutslipp per tonn VCM, men denne sammenligningen stopper ved fabrikkporten. Trekk grensen utover for å inkludere oppstrøms utvinning av råolje, langdistansetransport av nafta og raffineridrift, og bildet blir uskarpt. Etenrutens miljømessige fordel er reell, men smalere enn oppsummerende sammenligninger antyder, og det avhenger sterkt av om etanråstoffet kommer fra naturgassvæsker (renere) eller nafta fra tyngre råolje (mer skitnere).

Det som nesten aldri kommer frem i disse diskusjonene er materialet som ikke blir laget. PVC-byggeprodukter -PVC takpaneler, utvendig kledning, vindusprofiler,SPC gulv- fortrenger ofte materialer med lengre karbonfotavtrykk: gips som krever ovnsfyring og genererer rivningsavfall, aluminium med sin svimlende primære smelteenergibehov, hardved høstet fra saktevoksende tropiske arter. En rettferdig karbonsammenligning krever at man teller alternativet. PVC er ikke karbon-lys i absolutte termer. Men når erstatningen er brent leire, smeltet metall eller gammelt-tømmer, endres hovedboken på måter som livssyklusvurderingsstudier bare begynner å kvantifisere grundig.

Bransjens virkelige avkarboniseringsspak -, og det er her karbidruten står overfor de vanskeligste spørsmålene -, ligger i strømnettet. Et etylen-ruteanlegg drevet av et nett med høy fornybar penetrasjon kan redusere Scope 2-utslippene dramatisk. Et karbid-ruteanlegg, med sin enorme elektrisitetsappetitt konsentrert i lysbueovnstrinnet, kan ikke avkarbonisere før nettet gjør det. Den strukturelle avhengigheten betyr at de to rutene vil avvike ytterligere med hensyn til karbonintensitet når rutenettene er grønne, ikke konvergerer. For en dypere titt på hvordan PVC passer inn i bredere bærekraftsdiskusjoner, kan analysen ivår resirkulerbarhetsundersøkelseutforsker materialets slutt-av-livsdimensjon - den andre halvparten av karbonligningen som produksjons-rutediskusjoner har en tendens til å ignorere.

Hvor kjemien stopper og kjøpsbeslutningen starter

Produksjonsruten bak et PVC-ark er ikke trivia. Det er kodet i materialets oppførsel under varme, under UV, under en overfres og under den langsomme kjemiske beleiringen av eksponering som gjør noen hvite ark beige på atten måneder mens andre holder fargen i et tiår. De fleste kjøpere vil aldri trenge å resitere oksykloreringsreaksjonen eller tegne et elektrisk lysbueovnsdiagram. Men de må innse at "PVC-skumplate, hvit, 3 mm" ikke er en varebeskrivelse - det er den synlige spissen av en usynlig industrigaffel som forgrener seg på råstoffstadiet- og aldri konvergerer helt.

Leverandørene det er verdt å jobbe med, er de som kan spore den gaffelen for deg, ikke med markedsføringsspråk om "premiumkvalitet", men med batchdokumenter, harpiks-kildegjennomsiktighet og en vilje til å diskutere formuleringsavveininger- i konkrete termer. Kjemien er kompleks. Innkjøpsprinsippet er ikke: vet hva du kjøper, og vet at det billigste arket nesten aldri forteller hele historien om hvor det kom fra.

På et tidspunkt vil - sannsynligvis raskere enn industrien forventer at - rammeverk for karbonregnskap og sertifiseringssystemer for grønne bygninger begynne å stille produksjons-rutespørsmålet som de fleste forsyningskjeder unngår for øyeblikket. Når den dagen kommer, vil kjøperne som har brukt tid på å forstå kalsiumkarbid-til-etylenspekteret ha svar klare. Alle andre vil prøve å ringe leverandøren sin.
